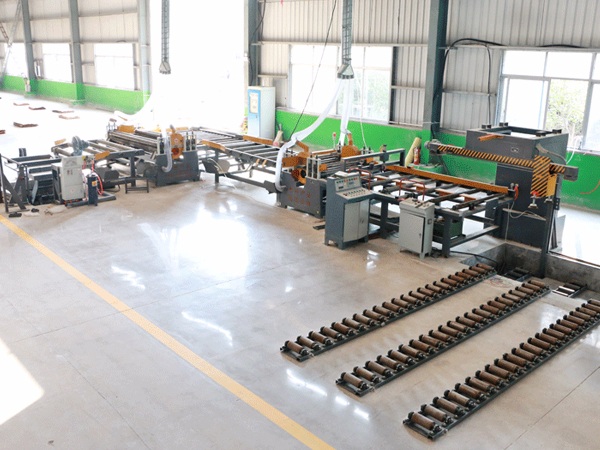

自動鋸邊機

1.主設備

36、46、48呎縱橫自動鋸邊多用機分類表

縱橫自動鋸邊機分類表(圖1)
序號            規格            名稱            型號
1            MJD            36、46、48呎多用

鋸邊機

正“7”

反“?!?/span>

用戶根據需要增加如下配置:

自動進板(√)

自動出板(×)

走車:送料到補邊機(×)

①、普通型(√)

改進螺旋式(√)

改進螺旋式,地面布置式(√)

中央吸塵機(分別使用,雙機型7.5KW):F型(√)

中央吸塵機(分別及同時使用雙機型15KW):大、小機組(√)

5、①、前、后升降機地坑式(√)

②、前地坑,后無地坑式(√)


縱橫自動鋸臺主要技術參數

序號            名稱            參數

備注

1

主機傳動速度            36、46、48呎多用機   27米/分
2            鋸軸轉速(刀片轉速)            6272轉/分
3            鋸片直徑            Ф305毫米
4            生產率            36、46、48呎多用機  500片/小時
5            加工材料            多層木質建筑模板,5mm≤厚度≤30mm
铇花板,5mm≤厚度≤30mm
6            加工板材規格:

長*寬*厚

36、46、48呎多用機

(915~1220)*(1830~2440)*18毫米


7            電源            380V
8            頻率            50HZ
9            主軸電機            前主機2臺7.5KW/臺,后主機2臺5.5KW/臺
10            機組總功率            55.77KW(含吸塵機)            見下面附表
11            前升降機允許毛坯板尺寸

(48呎毛坯δ15每片26公斤)

板厚15mm=80片   80*26公斤=2T            單層升降機
12            后升降機允許承載重量            2噸
13            后升降機允許成品板高度尺寸

(48呎成品板δ15每片24公斤)

板厚15mm=80片   80*24公斤=1.9T            單層升降機
14            中央吸塵機機組尺寸(選配)            2500*1400*5100
15            中央吸塵機功率(選配)            7.5KW
16            中央吸塵機風機流量(選配)            8489m3/h
17            中央吸塵機集屑容量(選配)            2m3
18            系統允許工作壓力            ≤140kg/cm2
19            氣動系統壓力            大于等于5kg/cm2小于等于8kg/cm2
20            氣動系統、氣管、氣管接頭對氣候適用于            -20℃~+50℃
21            機組總重量            11噸(不含包裝箱重量)
22            機組尺寸未含走車

(長*寬*高)

36、46、48呎  (13310*5600*1500)
23            機組單件外形尺寸(毫米)            主機(2臺)長*寬*高:3500*1400*1500

中央吸塵機(選配)(1臺)

吸塵機機組最高尺寸(安裝布袋架部分):5.1米

主機1件:     1850*1100*1500

布袋架1件:   2500*1500*550




附:

1、多用機自動進板機組電機配置匯總總功率:_55.77_KW

序號            名稱            品牌            轉速            功率
1            風機

0.75KW
2            鋸臺2組電機7.5KW

鋸臺5組電機5.5KW

力師            2900轉/分            7.5*2=15KW

5.5*2=11KW

3            1組減速機0.75KW,1:25

0.75KW
4


2組減速機1.5KW,1:25

2組移動減速機0.2KW,1:25

5組減速機1.5kw,1:25

5組移動減速機0.2KW,1:25



1.5KW*2=3KW

0.2kw*2=0.4KW

5            3組減速機0.75KW。1:10

0.75*2=1.5KW
6            4組減速機0.75KW,1:10

4組(鏈條送料)1.5KW,1:10



0.75KW+1.5kw=1.25KW
7            6組減速機0.75,1:25

0.75KW
8            前、后液壓站



3KW*2=6KW
9            中央吸塵(7.5KW、15KW用戶選配)

(7.5KW)
10            自動進板機(用戶選配)

0.37KW
11            空壓機7.5KW(用戶自備)

7.5KW
合計


55.77KW



2  輔助設備:

序號            名稱            規格            數量            備注
1            空壓機            7.5kw            1            最小≥6KG/CM2
2            儲氣筒            1立方            1
3            吹風機            型號CZT-80            1



電控配置

序號            名稱            品牌            規格
1            PLC            臺灣永宏            60MAT
